Como funciona la válvula IAC
La válvula IAC forma parte del sistema de inyección electrónica de algunas motocicletas. Su función principal es controlar el aire que ingresa al motor cuando el acelerador está cerrado, permitiendo que la ECU mantenga estable la velocidad de ralentí.
Dependiendo del fabricante, también puede identificarse como IACV, ISC, actuador de ralentí, motor de control de ralentí o motor paso a paso.
No todas las motocicletas utilizan una válvula IAC independiente. Algunos modelos la integran en el cuerpo de aceleración y las motocicletas con acelerador electrónico pueden controlar el ralentí mediante la propia mariposa motorizada.
¿Qué es la válvula IAC?

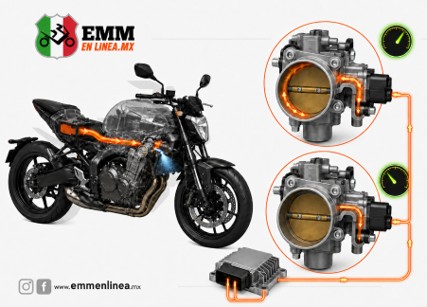

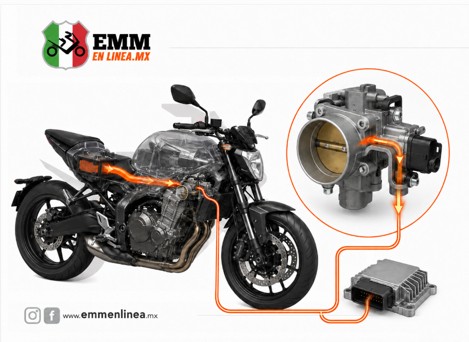

La IAC es un actuador eléctrico controlado por la ECU. Regula un conducto de aire auxiliar que evita la mariposa del acelerador.
Cuando la ECU abre este conducto, permite el ingreso de una mayor cantidad de aire y aumenta las revoluciones del motor. Cuando lo cierra, reduce el flujo de aire y disminuye el ralentí.
La IAC no controla directamente el combustible. La ECU ajusta el tiempo de inyección de acuerdo con la cantidad de aire, las revoluciones del motor y la información recibida de los sensores.

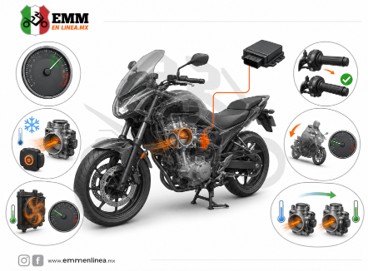

Funciones principales
La válvula IAC ayuda a:
• Mantener estable el ralentí.
• Facilitar el arranque en frío.
• Evitar que el motor se apague al cerrar el acelerador.
• Estabilizar las revoluciones cuando funciona el ventilador.
• Controlar el descenso de revoluciones durante la desaceleración.
• Mantener el funcionamiento mientras el motor alcanza su temperatura normal.
La velocidad correcta de ralentí depende del diseño y la cilindrada de la motocicleta. Siempre debe consultarse el manual de servicio.

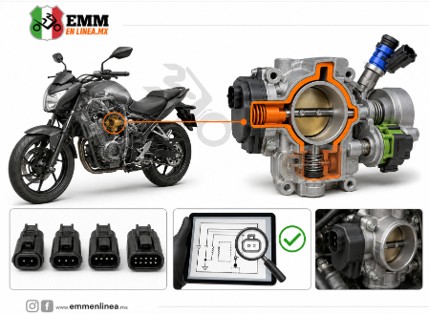

Ubicación
Normalmente, la IAC se encuentra:
• Instalada en un costado del cuerpo de aceleración.
• Integrada dentro del cuerpo de aceleración.
• Conectada a un conducto auxiliar de aire.
• Cerca del sensor TPS y del inyector.
Puede tener un conector de dos, tres, cuatro o más terminales, dependiendo del tipo de actuador y del fabricante.
Antes de desmontarla, es necesario identificar correctamente el componente mediante el diagrama eléctrico y el manual de servicio.

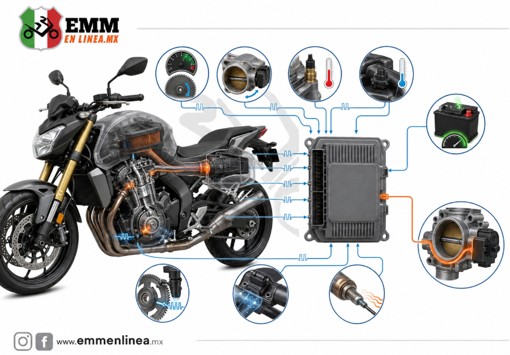

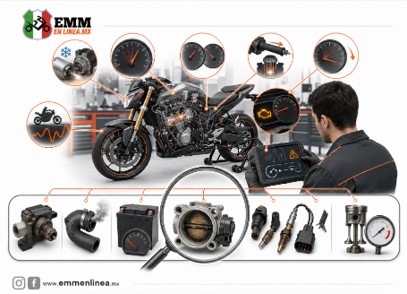

¿Cómo funciona?
La ECU calcula la apertura necesaria de la IAC utilizando información de diferentes sensores, entre ellos:
• Sensor de posición del cigüeñal.
• Sensor TPS.
• Sensor de temperatura del motor.
• Sensor de temperatura del aire.
• Sensor MAP.
• Sensor de oxígeno, cuando el sistema lo utiliza.
• Voltaje de la batería.
• Velocidad del motor.
Durante un arranque en frío, la ECU puede abrir más el conducto de aire para elevar temporalmente las revoluciones. Conforme aumenta la temperatura, reduce gradualmente la apertura hasta alcanzar el ralentí especificado.
Cuando se conecta una carga eléctrica, como el ventilador o las luces, la ECU puede modificar la posición del actuador para impedir que disminuyan excesivamente las revoluciones.

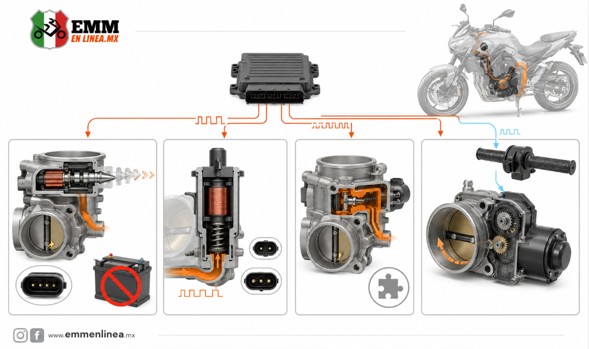

Tipos de actuadores de ralentí

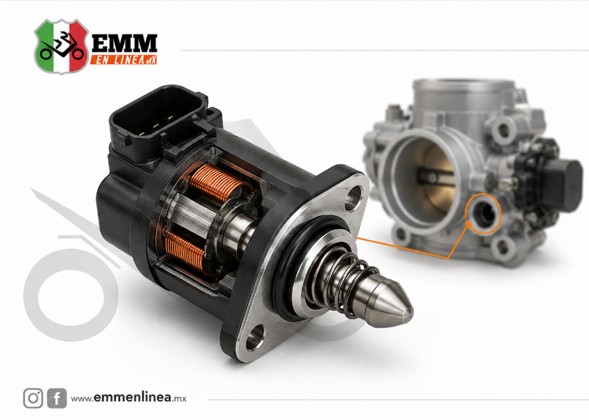

• Motor paso a paso:
– Mueve el vástago en pequeños pasos controlados por la ECU. Permite realizar ajustes precisos en la cantidad de aire.
– Generalmente utiliza varias terminales para controlar sus bobinas internas. No debe alimentarse directamente con 12 V sin conocer su circuito.
• Solenoide de control:
– Regula el paso de aire mediante una señal modulada por la ECU. Puede utilizar dos o tres terminales, dependiendo de su diseño.
• Actuador integrado:
– Forma parte del cuerpo de aceleración. En algunos modelos no se vende ni se repara por separado.
• Mariposa electrónica:
– Las motocicletas con acelerador electrónico pueden controlar el ralentí modificando ligeramente la apertura de la mariposa. En estos sistemas puede no existir una IAC independiente.
Síntomas de una IAC defectuosa
Una falla en el sistema de control de ralentí puede ocasionar:
• Dificultad para arrancar en frío.
• Ralentí inestable.
• Revoluciones demasiado altas.
• Revoluciones demasiado bajas.
• Motor que se apaga al soltar el acelerador.
• Descenso lento de las revoluciones.
• Respuesta irregular durante la desaceleración.
• Encendido del indicador de falla del motor.
• Códigos relacionados con el control de ralentí.
Estos síntomas no confirman por sí solos que la IAC esté dañada. También pueden ser ocasionados por entradas de aire, batería baja, cuerpo de aceleración sucio, sensores defectuosos o problemas mecánicos del motor.

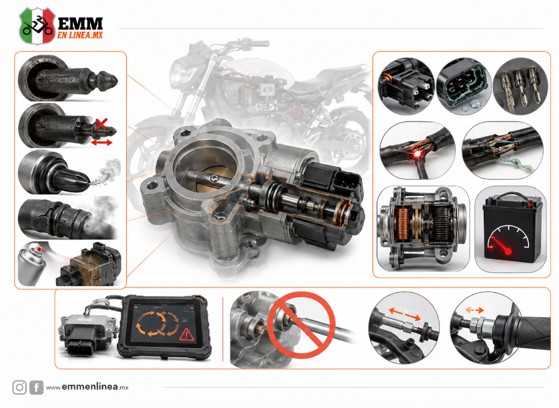

Causas comunes de falla
Las causas más frecuentes son:
• Acumulación de carbón en el conducto de aire.
• Vástago o mecanismo interno atascado.
• Conector flojo, húmedo o sulfatado.
• Terminales eléctricas abiertas o deformadas.
• Cableado en corto o con alta resistencia.
• Bobinas internas abiertas o en cortocircuito.
• Empaque u O-ring deteriorado.
• Entrada de aire después del cuerpo de aceleración.
• Voltaje bajo de la batería.
• Adaptaciones incorrectas de la ECU.
• Manipulación del tornillo de tope de la mariposa.
• Desajuste del chicote del acelerador.
• Daños causados por limpiadores incompatibles.

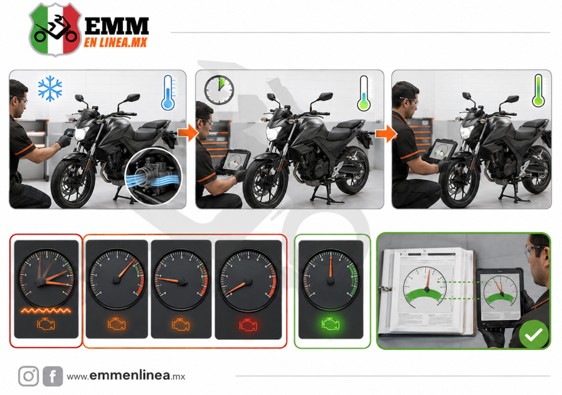

Diagnóstico de la válvula IAC
1. Confirmar el síntoma
Arranque la motocicleta y observe el comportamiento en frío y a temperatura normal. Compruebe si el ralentí es inestable, alto, bajo o si el motor se apaga.
Compare las revoluciones con la especificación del fabricante.

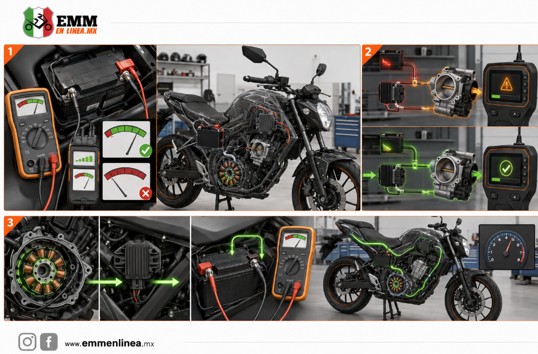

2. Revisar la batería
Compruebe el voltaje y el estado de carga. Una batería descargada puede alterar el funcionamiento de los actuadores y producir diagnósticos incorrectos.
También debe verificarse el sistema de carga.

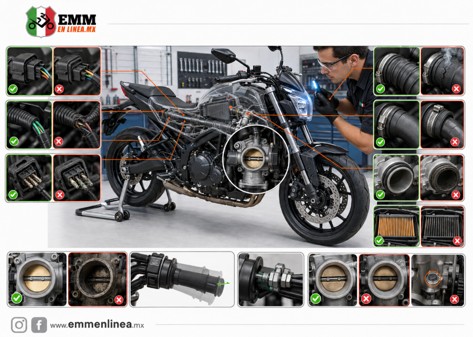

3. Realizar una inspección visual
Revise:
• Conector de la IAC.
• Estado del cableado.
• Terminales flojas o sulfatadas.
• Mangueras de admisión.
• Abrazaderas.
• Empaques.
• Filtro de aire.
• Cuerpo de aceleración.
• Juego libre del acelerador.
Compruebe que la mariposa cierre correctamente y que el chicote del acelerador no la mantenga parcialmente abierta.

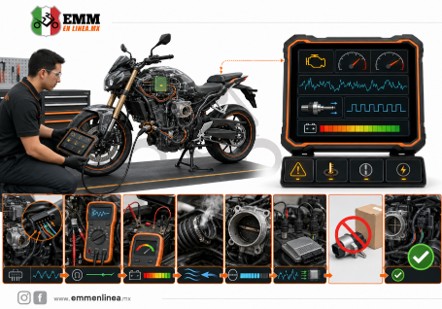

4. Escanear la ECU
Utilice un escáner compatible con la motocicleta. Revise los códigos de falla y los datos en tiempo real.
En algunos sistemas pueden aparecer códigos relacionados con ralentí alto, ralentí bajo o funcionamiento incorrecto del actuador. La nomenclatura depende del fabricante.
No se debe reemplazar la IAC solamente porque exista un código. Primero hay que revisar el circuito y las condiciones que provocaron la falla.

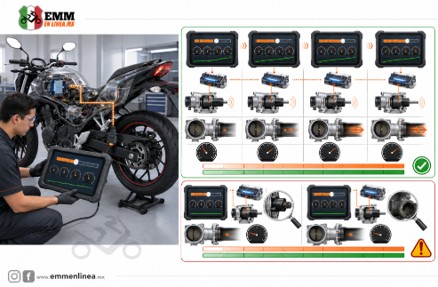

5. Realizar una prueba activa
Si el equipo de diagnóstico lo permite, ordene diferentes posiciones del actuador.
Observe si:
• Cambian las revoluciones.
• Se escucha o percibe el movimiento.
• El actuador responde de forma uniforme.
• La posición solicitada coincide con la respuesta del motor.
Si el actuador recibe la orden, pero no existe ningún cambio, puede estar bloqueado o el conducto puede encontrarse obstruido.

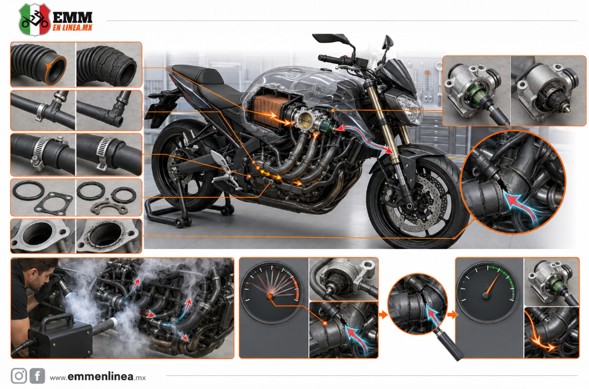

6. Buscar entradas de aire
Revise el múltiple de admisión, las mangueras y los empaques.
Una entrada de aire no medida puede elevar o volver inestable el ralentí. Esta condición puede confundirse con una IAC atascada.

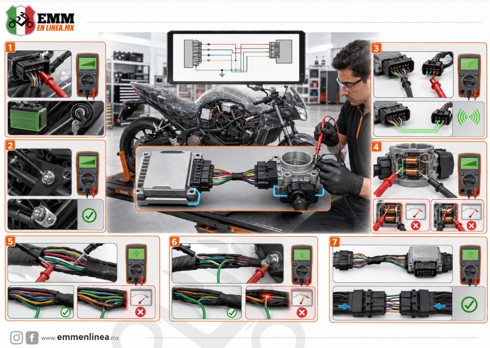

7. Comprobar el circuito eléctrico
Con el diagrama correspondiente, verifique:
• Alimentación.
• Tierra.
• Continuidad.
• Resistencia de las bobinas.
• Cortocircuito entre cables.
• Cortocircuito a tierra.
• Conexión entre la IAC y la ECU.
Los valores deben compararse con el manual de servicio. No aplique corriente directa a las terminales si el fabricante no indica ese procedimiento.

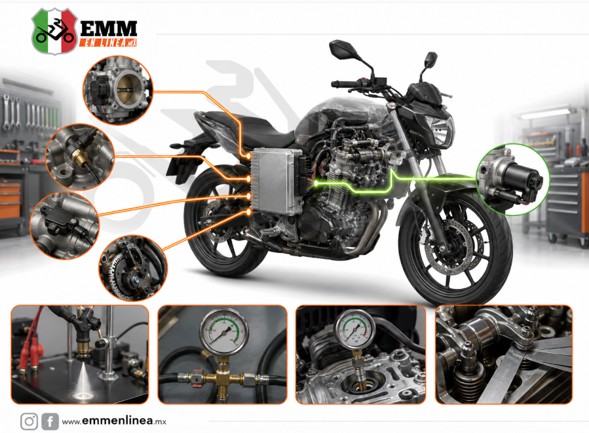

8. Revisar otros sensores
Una señal incorrecta del TPS, sensor de temperatura, MAP o sensor de posición del cigüeñal puede modificar el control de ralentí.
También se deben revisar el inyector, la presión de combustible, la compresión y el ajuste de válvulas cuando el problema lo requiera.

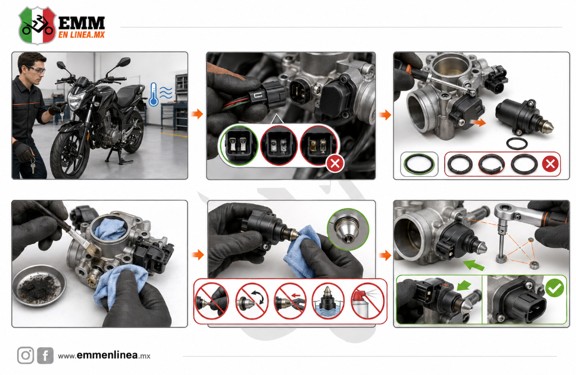

Procedimiento general de limpieza
La limpieza solamente debe realizarse si la IAC es desmontable y el fabricante permite darle servicio.
1. Preparar la motocicleta:
– Coloque la motocicleta sobre una superficie firme. Apague el motor, retire la llave y espere a que los componentes se enfríen.
– Desconecte la batería únicamente cuando lo indique el procedimiento del fabricante.
2. Desconectar el actuador:
– Libere el seguro del conector sin tirar de los cables. Inspecciones los terminales en busca de humedad, corrosión o deformaciones.
3. Retirar la IAC:
– Retire los tornillos de fijación con la herramienta adecuada. Evite golpear o forzar el cuerpo del actuador.
– Revise el O-ring o empaque. Si está endurecido, cortado o deformado, debe reemplazarse.
4. Limpiar el conducto de aire:
Utilice un producto compatible con cuerpos de aceleración. Aplique una cantidad moderada sobre un paño o cepillo suave, elimine cuidadosamente:
– Carbón.
– Aceite.
– Polvo.
– Residuos del conducto.
– Suciedad del asiento.
No permita que la suciedad ingrese al motor.
5. Limpiar el vástago:
– Limpie únicamente la superficie accesible. No empuje, gire ni jale el vástago de un motor paso a paso, ya que puede perder su posición o dañarse internamente.
– No sumerja el actuador en solvente ni rocíe directamente su parte eléctrica.
6. Reinstalar
– Coloque un empaque en buen estado e instale el actuador en su posición original. Apriete los tornillos al torque indicado.
– Conecte el arnés y verifique que el seguro quede correctamente colocado.
¿Cuándo debe reemplazarse?
La IAC debe reemplazarse cuando:

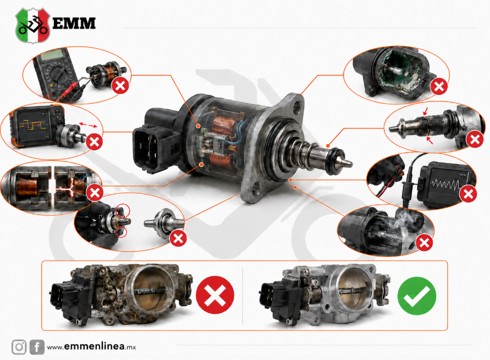

• Las bobinas están fuera de especificación.
• No responde durante una prueba activa.
• Tiene un circuito abierto o cortocircuito interno.
• El vástago está roto o excesivamente desgastado.
• Existe corrosión dentro del actuador.
• Continúa atascándose después de una limpieza correcta.
• Presenta funcionamiento intermitente confirmado.
• Su empaque interno permite una entrada de aire.
• El fabricante indica que no es reparable.
En sistemas integrados puede ser necesario reemplazar el cuerpo de aceleración completo.

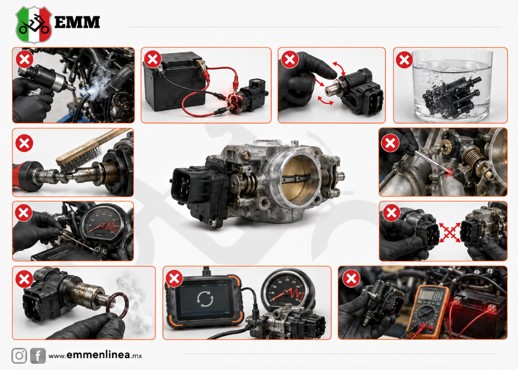

Errores que deben evitarse
• Reemplazar la IAC sin buscar entradas de aire.
• Alimentar directamente el actuador con 12 V.
• Empujar o girar manualmente el vástago.
• Sumergir la parte eléctrica en solvente.
• Utilizar cepillos metálicos o abrasivos.
• Modificar el tornillo de tope de la mariposa.
• Ajustar el ralentí sin consultar el manual.
• Confundir la IAC con el TPS.
• Instalar un O-ring dañado.
• Omitir el aprendizaje del ralentí.
• Concluir que la IAC está dañada sin revisar la batería.

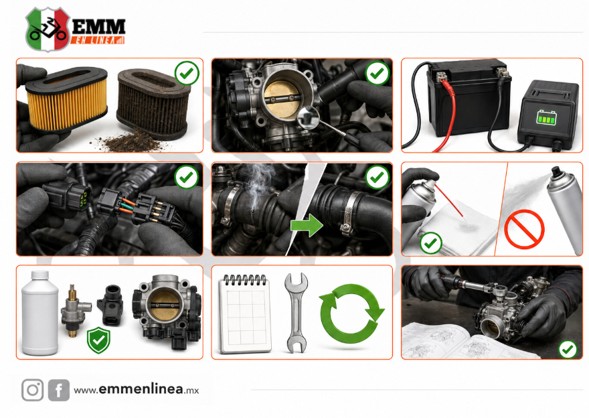

Mantenimiento preventivo
Para conservar el sistema en buenas condiciones se recomienda:
• Mantener limpio el filtro de aire.
• Revisar periódicamente el cuerpo de aceleración.
• Mantener la batería correctamente cargada.
• Inspeccionar conectores y cableado.
• Reparar entradas de aire.
• Evitar el uso excesivo de limpiadores.
• Utilizar productos compatibles con sensores y actuadores.
• Respetar los intervalos de servicio.
• Aplicar los procedimientos del manual del fabricante.
Preguntas frecuentes
• ¿Las motocicletas carburadas tienen válvula IAC?
Generalmente no. Las motocicletas carburadas controlan el ralentí mediante el tornillo de ajuste, el circuito de baja y el sistema de enriquecimiento para arranque en frío.
• ¿La IAC y el TPS son lo mismo?
No. La IAC controla el paso de aire para estabilizar el ralentí. El TPS informa a la ECU la posición de la mariposa del acelerador.
• ¿Se puede limpiar cualquier válvula IAC?
No. Algunas son selladas o están integradas en el cuerpo de aceleración. Siempre debe comprobarse si el fabricante permite desmontarla y limpiarla.
• ¿Una IAC sucia aumenta el consumo de combustible?
Puede contribuir a un consumo elevado si mantiene las revoluciones demasiado altas o si obliga a la ECU a realizar correcciones constantes. Sin embargo, también deben revisarse los sensores, el inyector y el estado mecánico del motor.
• ¿Por qué el ralentí sigue inestable después de limpiarla?
Puede faltar el procedimiento de aprendizaje o existir otra falla, como una entrada de aire, batería baja, TPS defectuoso, sensor de temperatura incorrecto, presión de combustible baja o compresión desigual.
